DESCRIPCION, APLICACIÓN Y USOS:

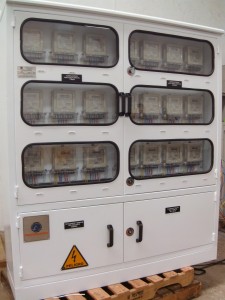

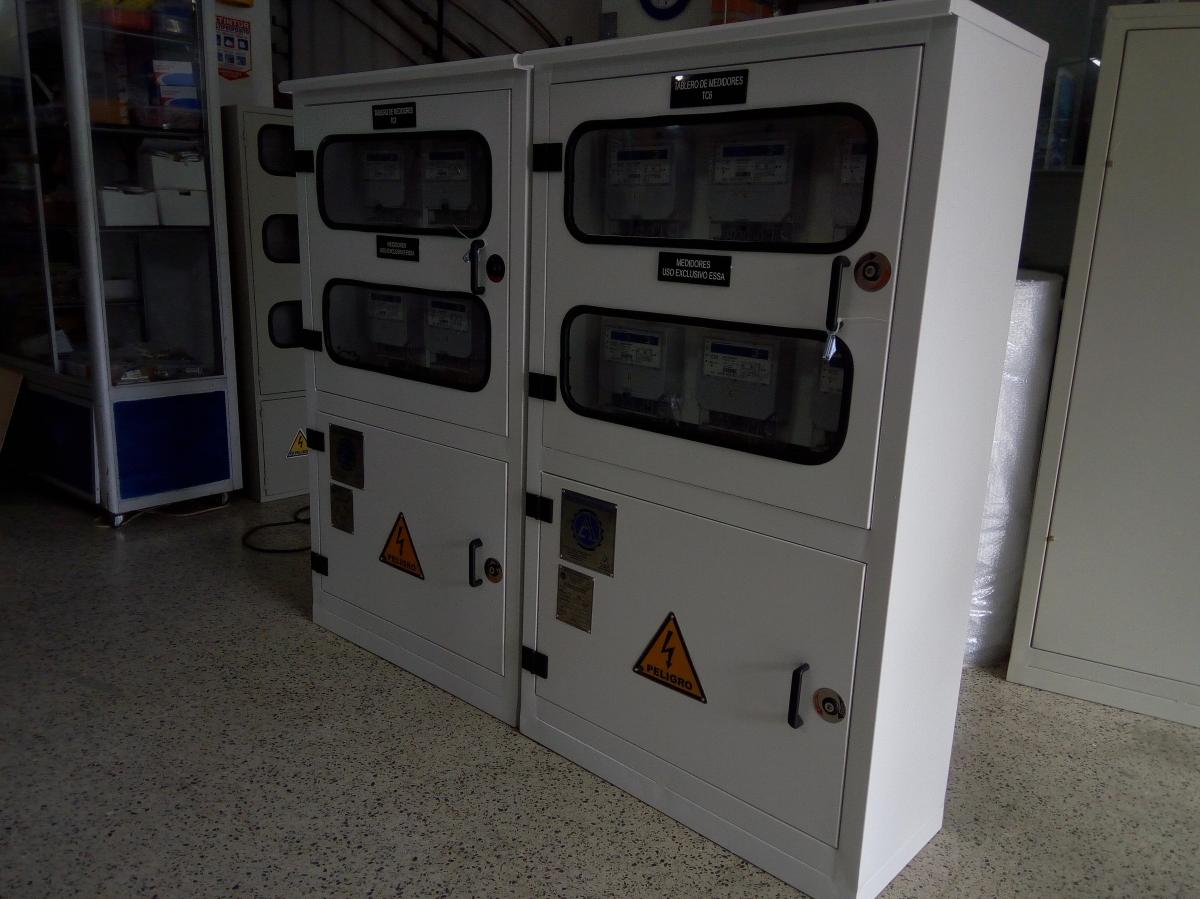

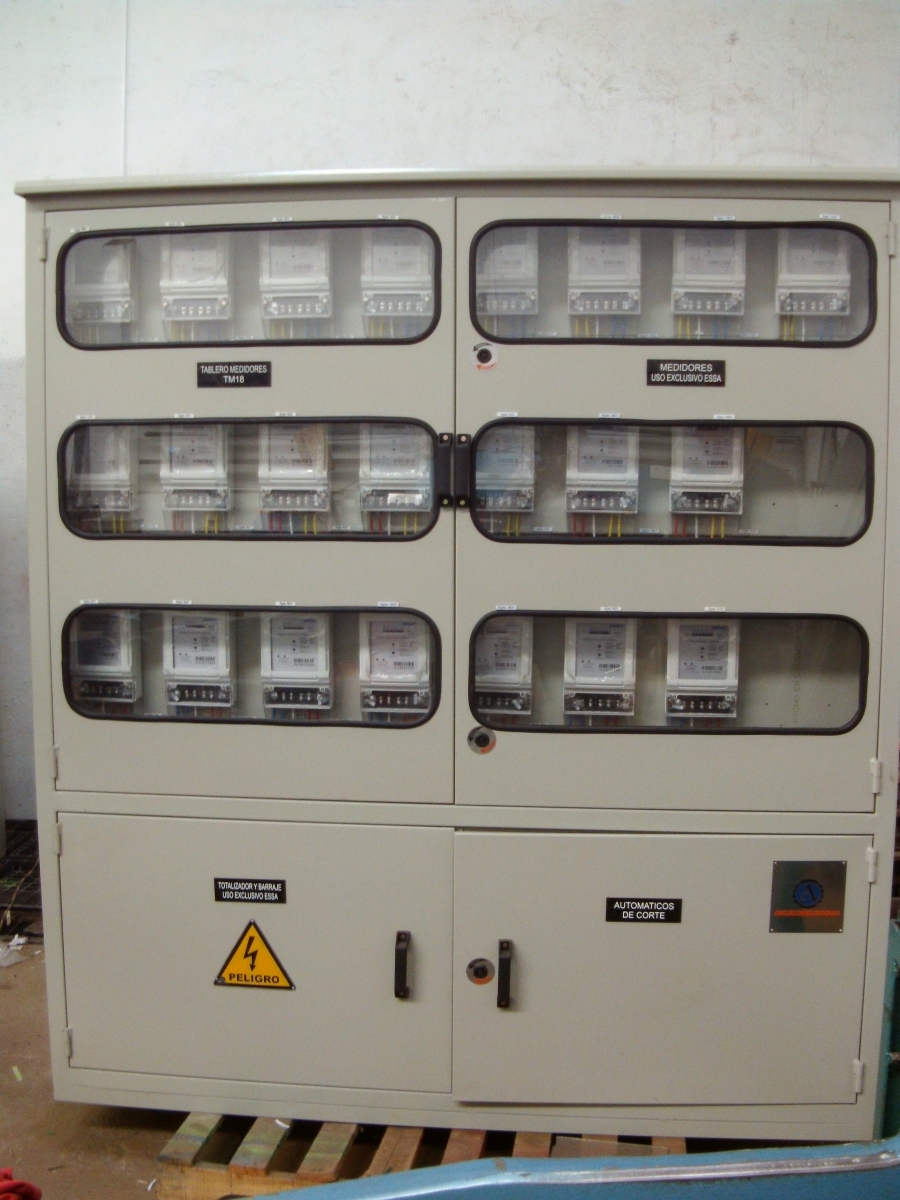

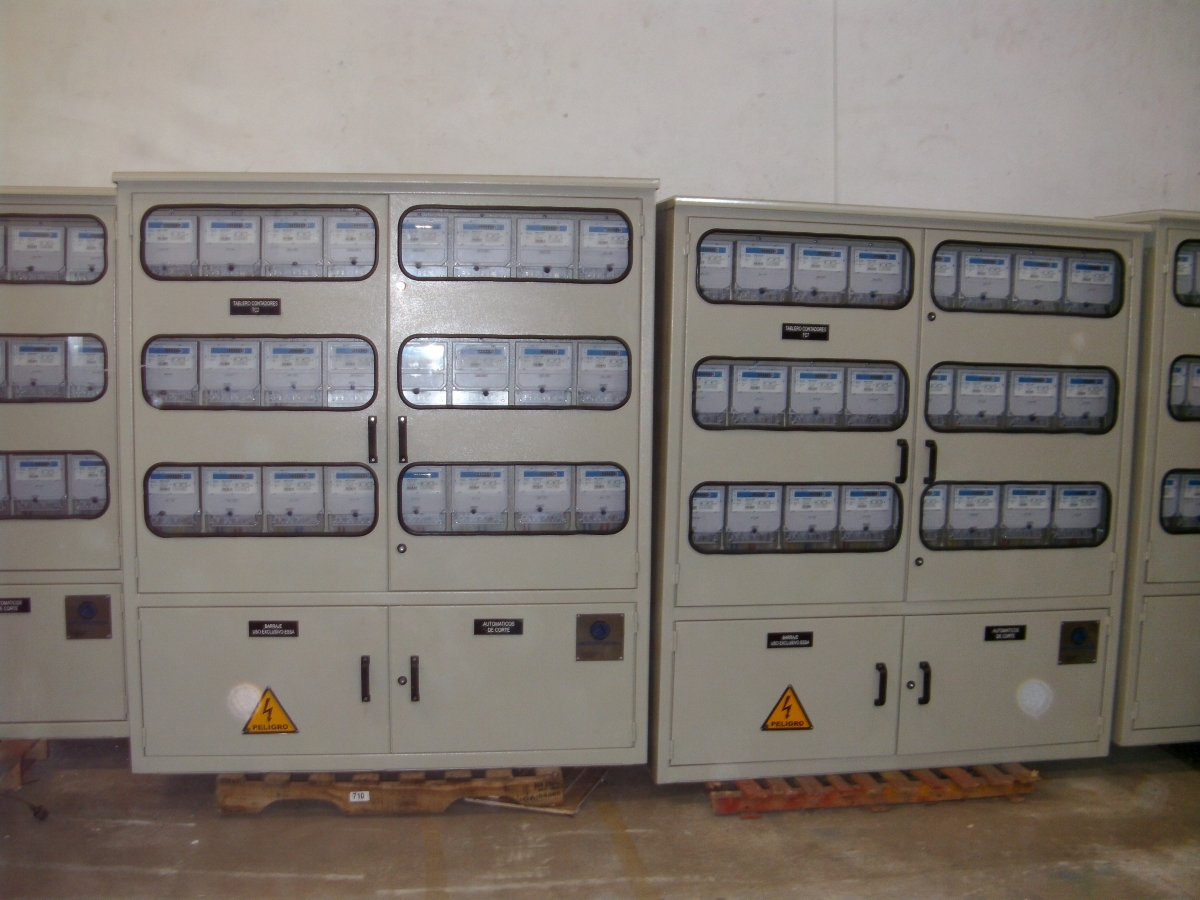

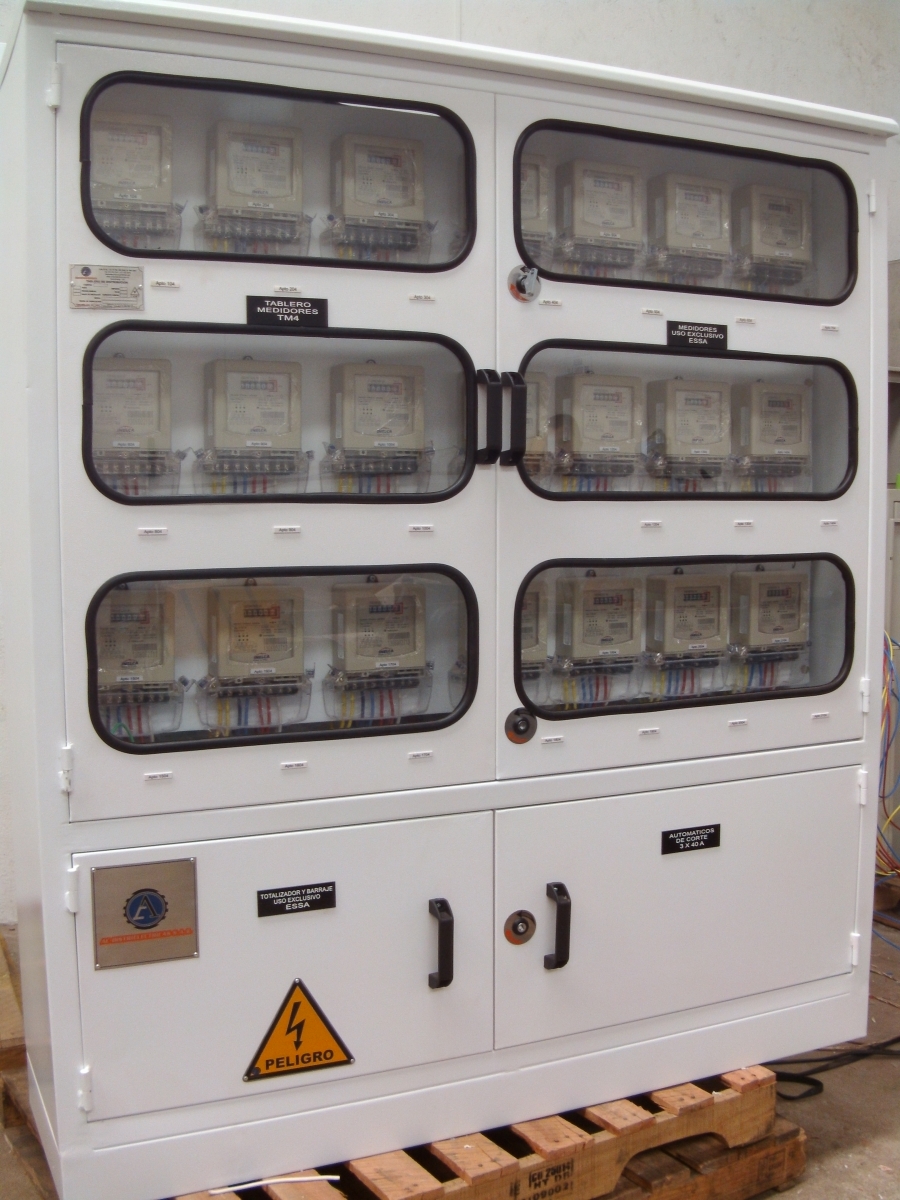

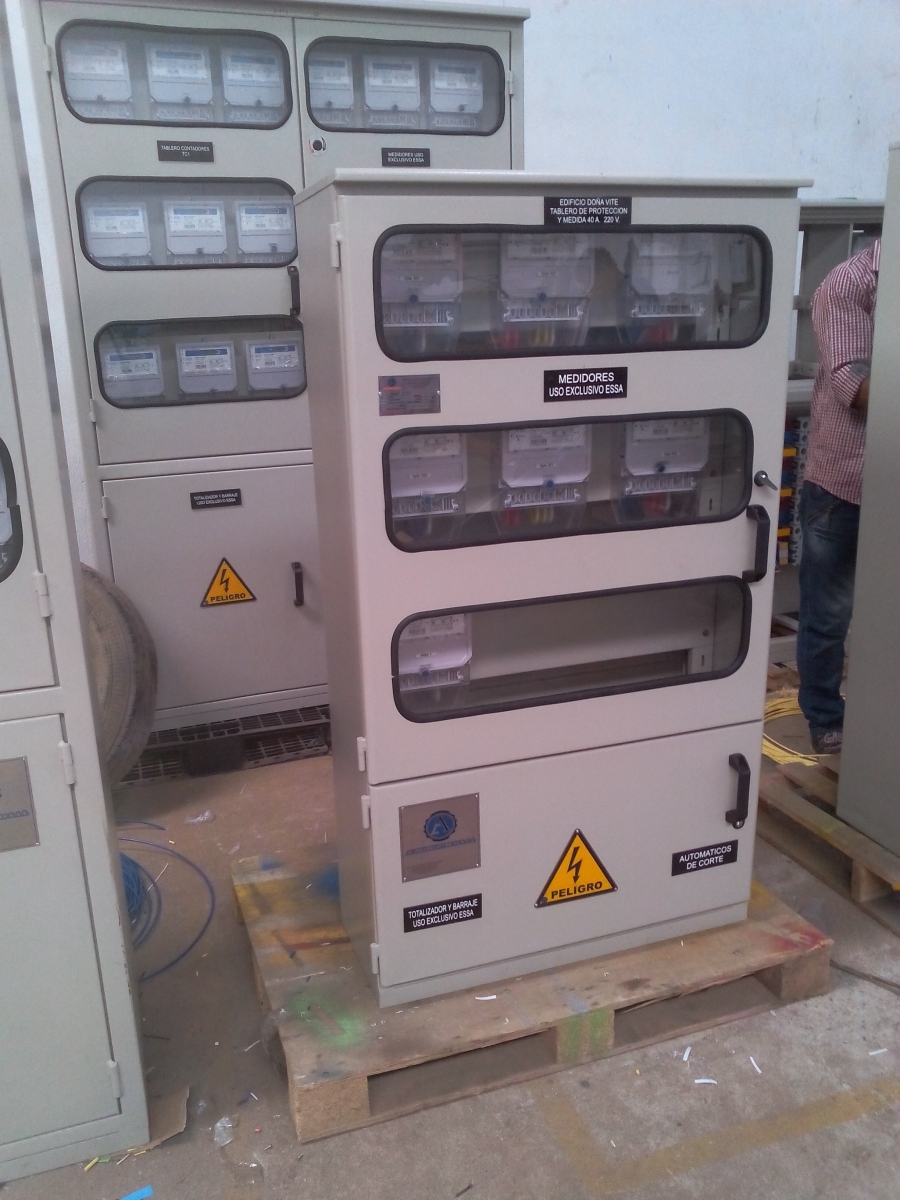

Módulo autosoportado diseñado para concentrar medida directa, para uso residencial y/o comercial. De 1 hasta 24 cuentas, en sistema monofásico, bifásico y trifásico.
Sus características constructivas protegen el equipo instalado en su interior de las condiciones ambientales y de maniobra o manipulación de personal no autorizado.
Instalación de equipos de protección y maniobra de acuerdo a las especificaciones del cliente. Cuenta con techo y dobles delanteros que evita la entrada de líquido, garantizado el grado de protección. Está provisto de tornillo de puesta a tierra, soldado al cuerpo y a las puertas.

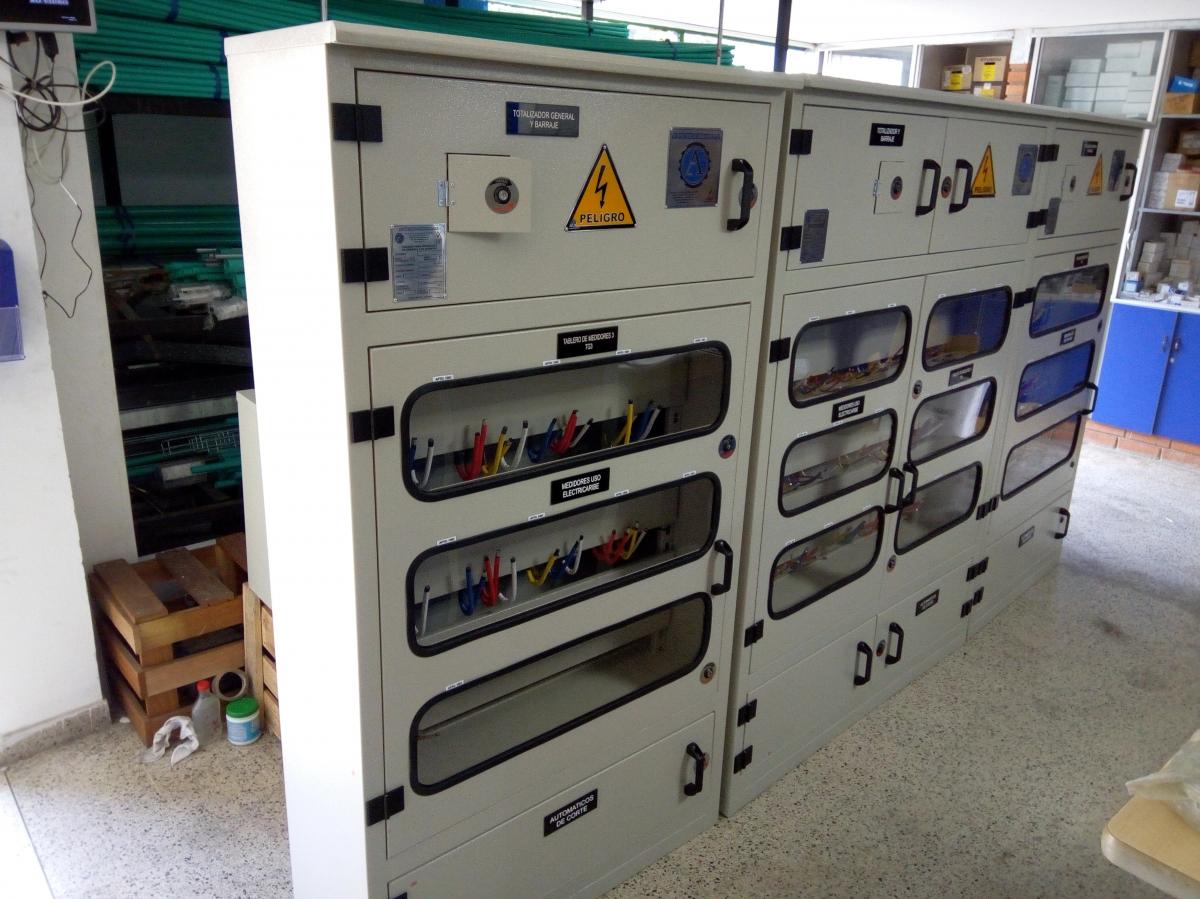

Cuentan con 3 compartimentos:
Los compartimentos del interruptor general y el de los interruptores automáticos pueden ir ubicados en la parte superior o inferior según requiera el cliente.
| Lamina | Acero Cold Rolled o Galvanizada calibre 16 |
| Pintura | Epóxica texturizada de aplicación electrostática, mínimo 60 µm de espesor
|
| Color | Ral 7032 |
| Tensión de operación | Hasta 600 V ac |
| Frecuencia de operación | 60 Hertz |
| Capacidad de corriente | Hasta 1000 A |
| Grado de protección IP | 44 |
| Grado de protección IK | 07 |
| Sitio de instalación | Interior o exterior según condiciones de servicio |
| Dimensiones | Según el número de cuentas |
| Capacidad de corto circuito | 10 kA a 1 segundo hasta 35 kA a 1 segundo. |
| Normatividad | Retie 2013, IEC 61439, NTC 3475 |
