DESCRIPCION, APLICACIÓN Y USOS:

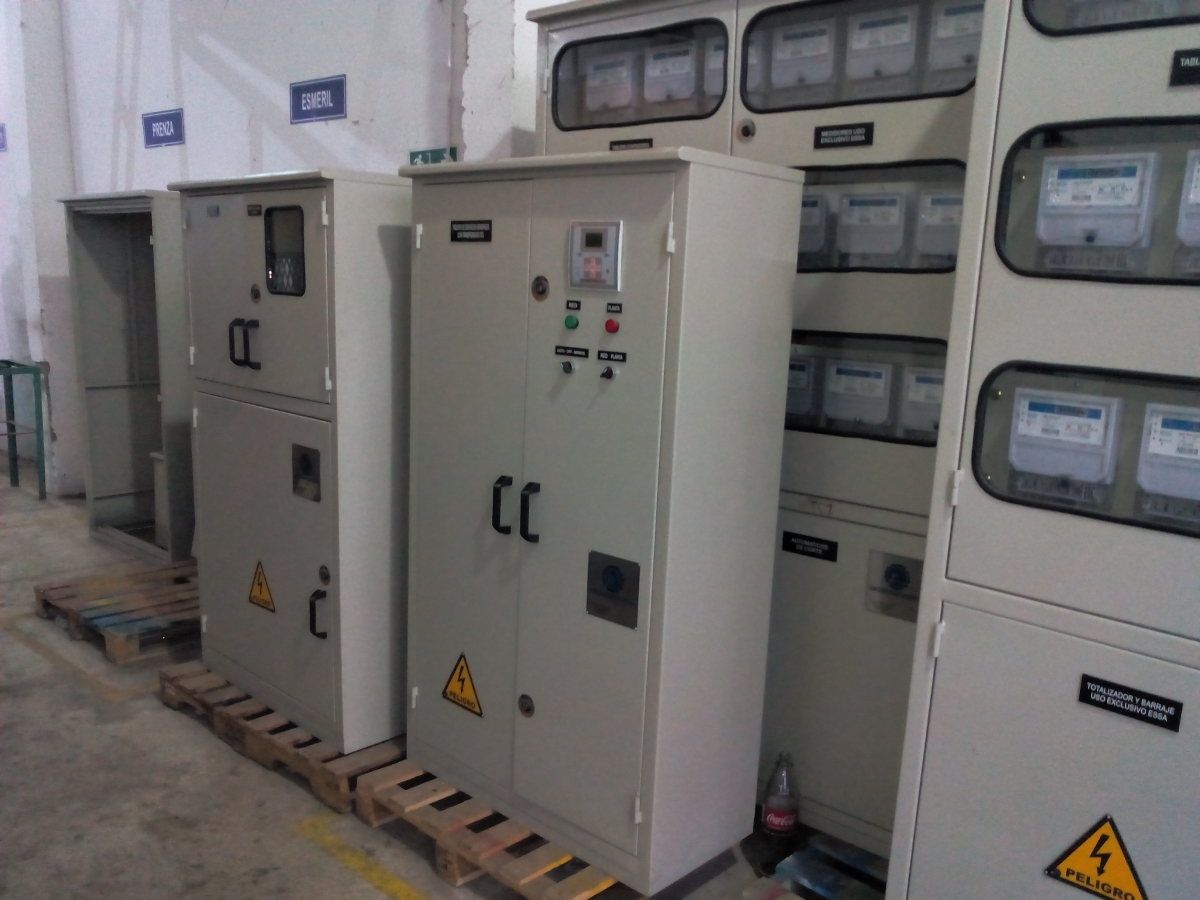

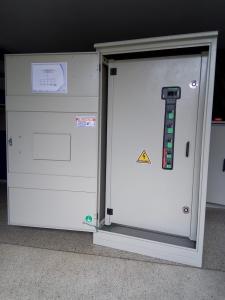

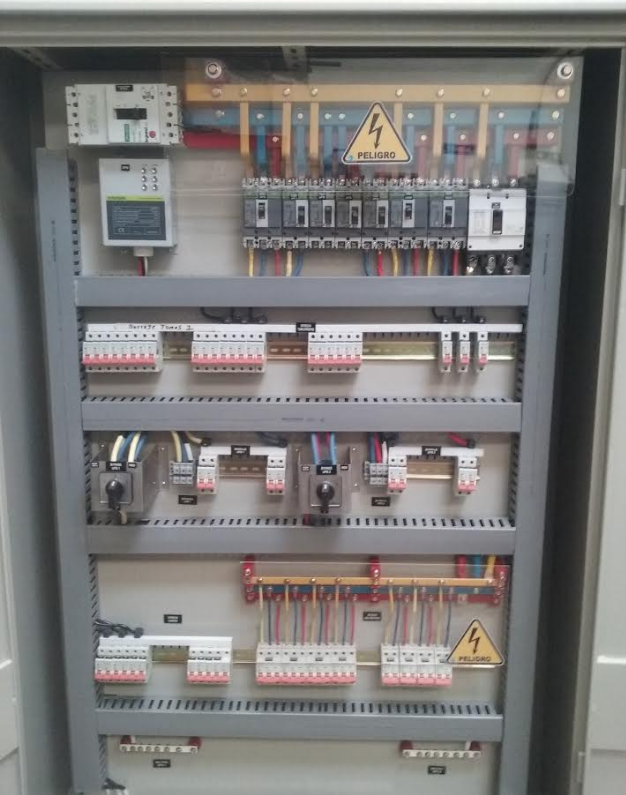

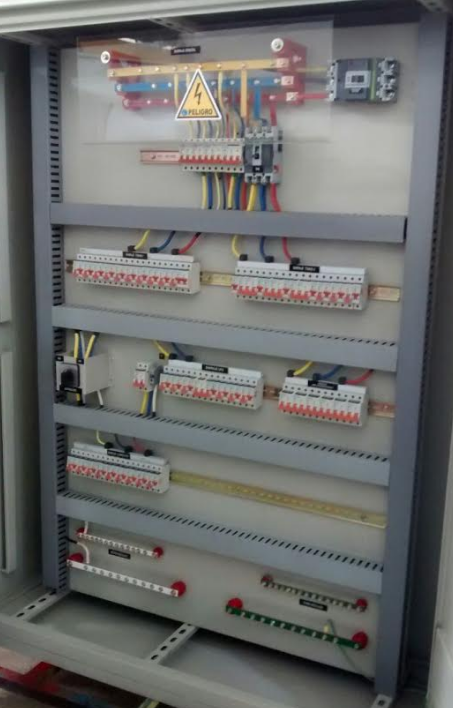

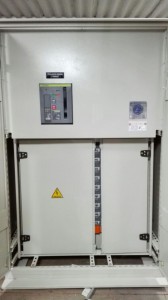

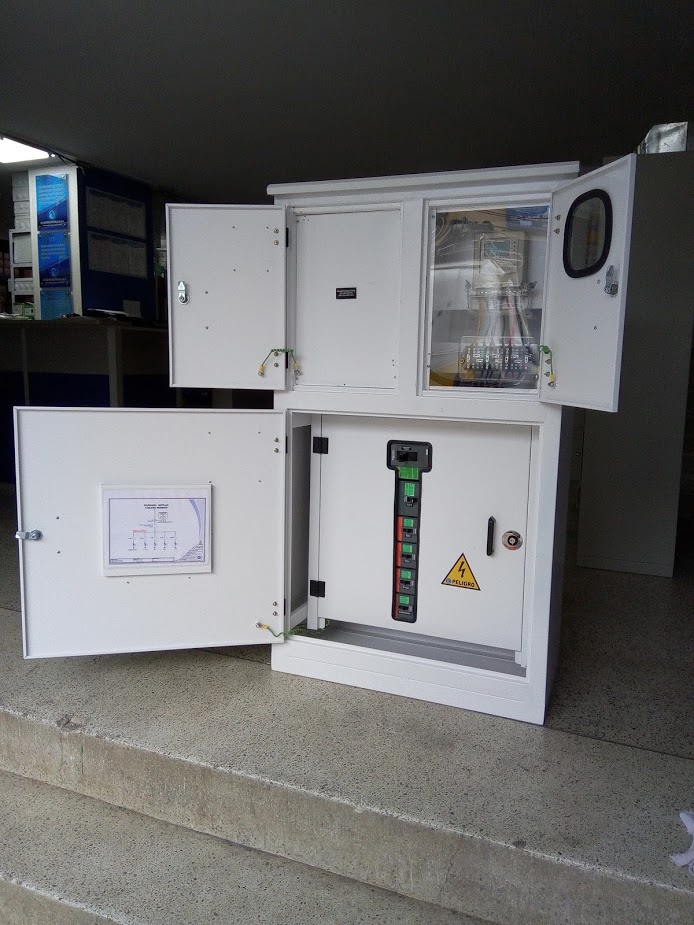

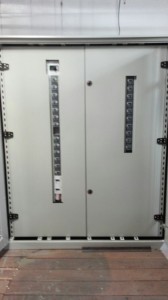

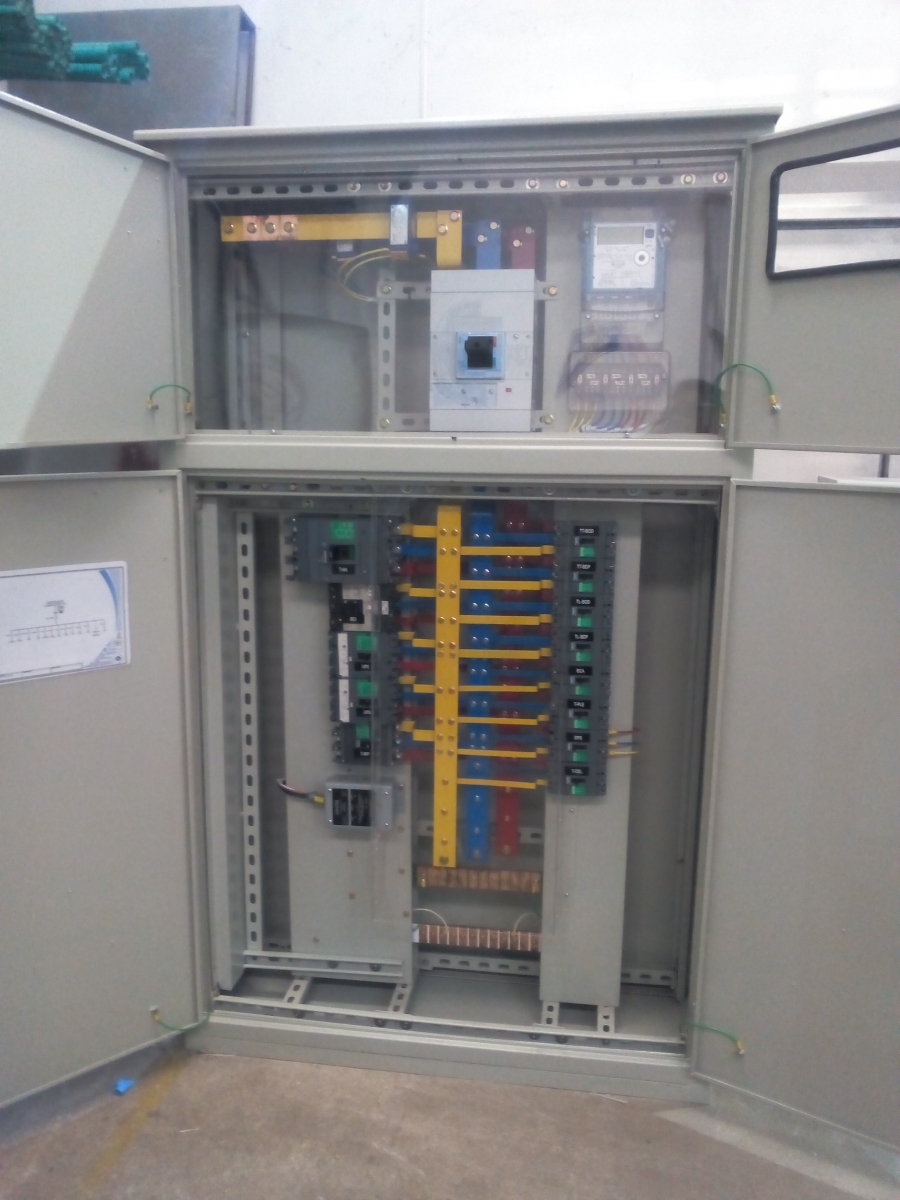

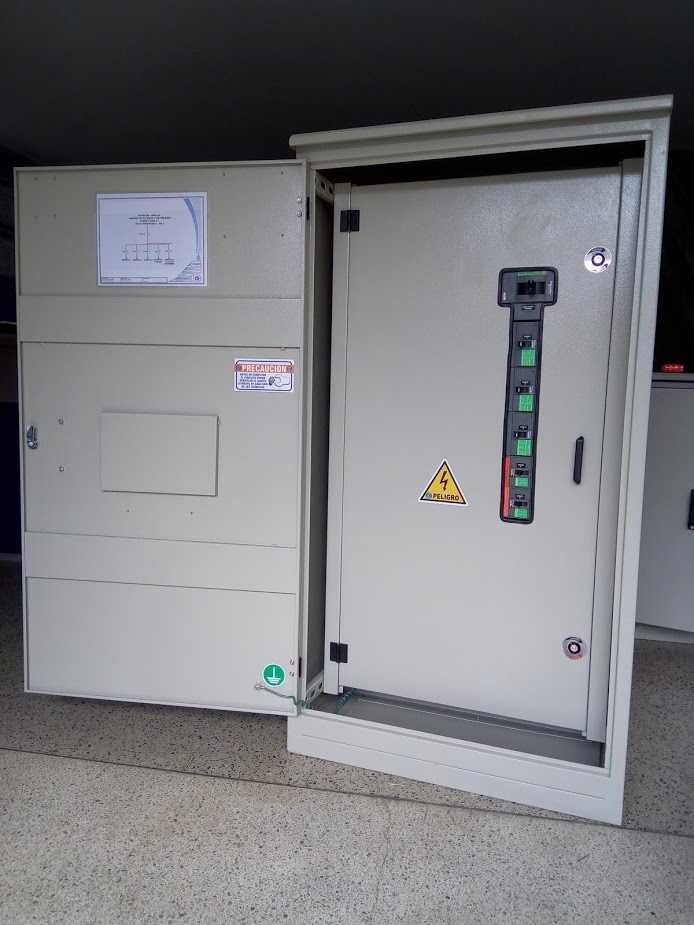

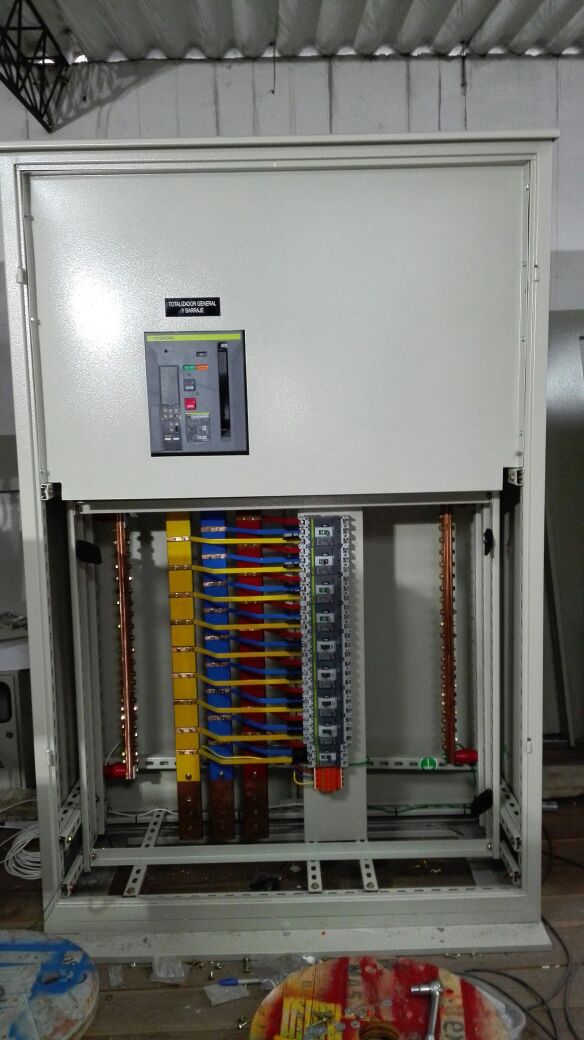

Tablero autosoportado para distribución de energía, maniobra, medida y control.

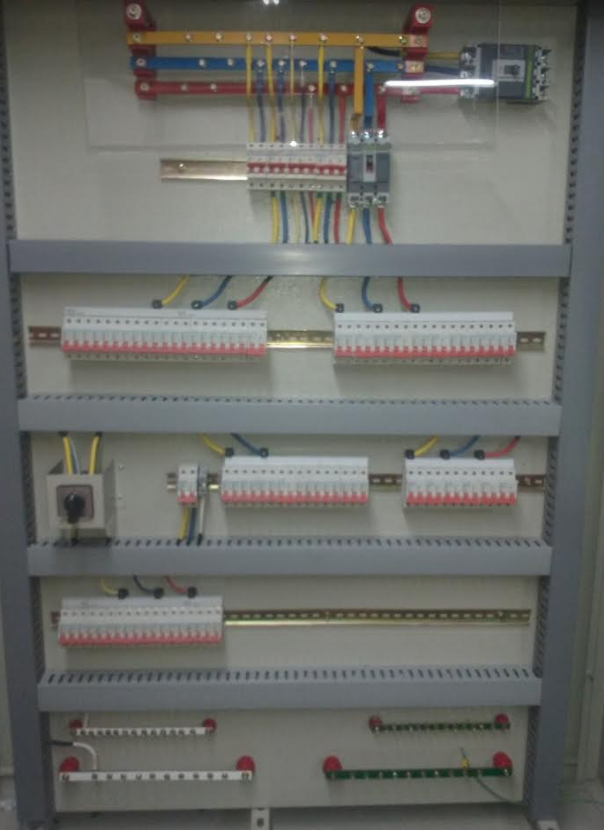

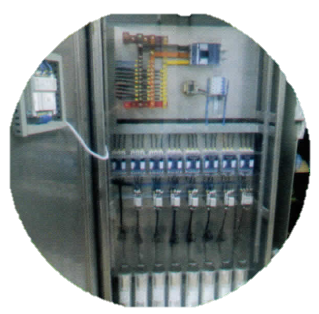

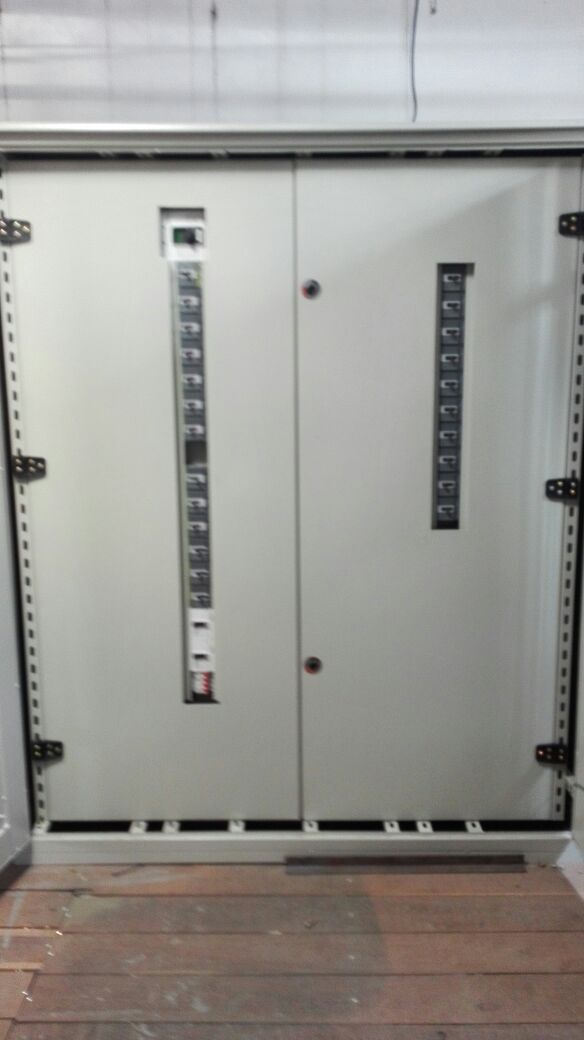

Diseñado con bandejas, puertas, doble fondos removibles según necesidad. El equipo instalado puede estar en compartimentos independientes o agrupados.
Cuenta con techo y dobles delanteros que evita la entrada de líquido, garantizado el grado de protección.
Los tableros de potencia y distribución son usados para la distribución de energía eléctrica, en sector residencial, comercial e industrial.
| Tipo de lamina | Acero Cold Rolled o Galvanizada calibre 16 |
| Pintura | Epóxica texturizada de aplicación electrostática, mínimo 60 µm de espesor
|
| Color | Ral 7032 |
| Tensión de operación | Hasta 600 V ac |
| Frecuencia de operación | 60 Hertz |
| Temperatura de operación | 50° C |
| Capacidad de corriente | Hasta 3000 A |
| Grado de protección IP | Según las condiciones del servicio. (20, 44, 54) |
| Grado de protección IK | 10 |
| Equipo instalado | Instalación de equipos de protección y maniobra de acuerdo a las especificaciones del cada proyecto en particular. |

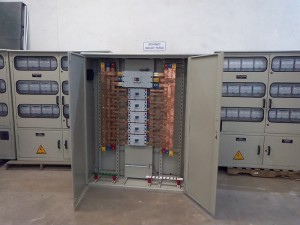

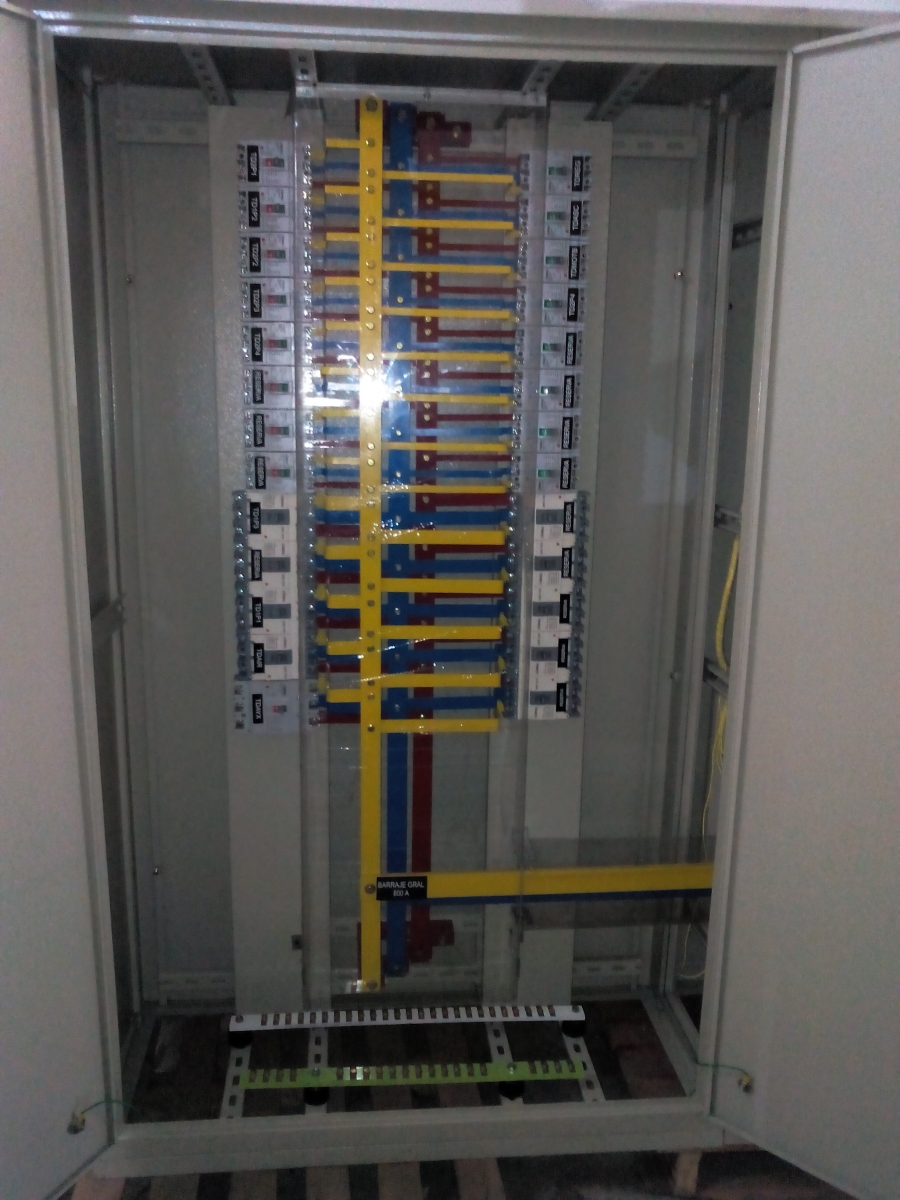

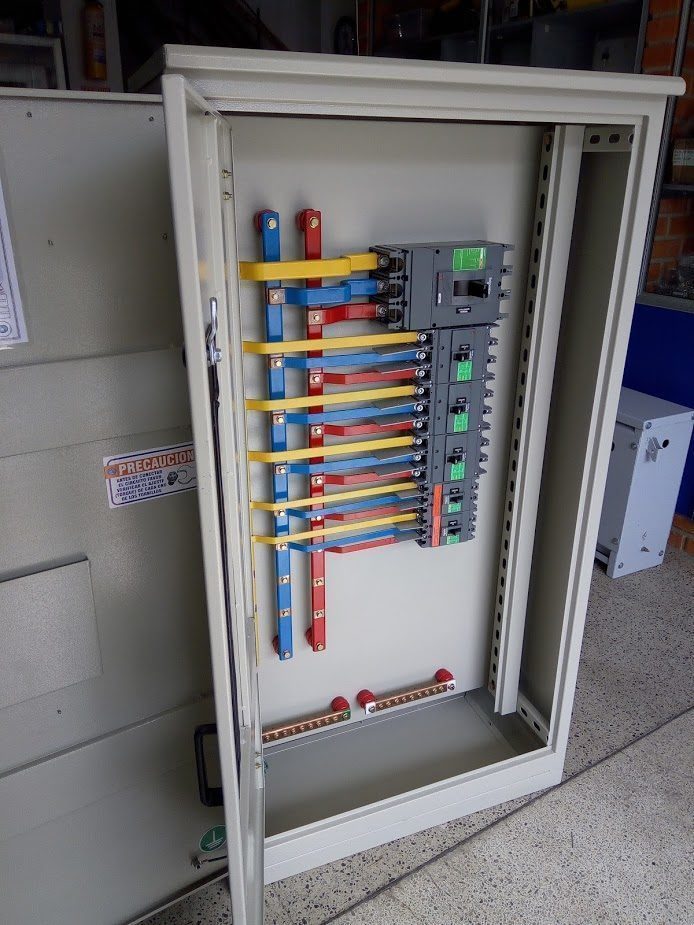

| Barraje | Construido en platina de cobre electrolítico según DIN 43671, soportados en aisladores de resina. |
| Dimensiones | De acuerdo a las necesidades del proyecto. |
| Capacidad de corto circuito | 35 kA a 1 segundo. |
| Normatividad | Retie 2013, IEC 61439, NTC 3475. |
